型号 LDB-A701 · 调频连续波（FMCW）· 液位 / 料位 / 物位测量
80GHz高频雷达物位计基于调频连续波（FMCW）原理，发射频率76-81GHz，波长仅3.75mm，波束角最小3°。相比26G低频雷达，它对搅拌、泡沫、蒸汽、粉尘等干扰的抑制能力更强，低介电常数介质也能稳定测量。
按介质、罐体和工况选款，也支持定制
| 款式 | 量程 | 波束角 | 介质温度 | 过程压力 | 安装方式 | 适用场景 |
|---|---|---|---|---|---|---|
| 常规螺纹款 | 0-35m | 8° | -30~100℃ | -0.1~1MPa | G1.5″螺纹 | 常压罐、水池、小型料仓 |
| 常规大透镜款 | 0-120m | 3° | -30~100℃ | -0.1~1MPa | G3.5″螺纹 | 大量程液体储罐 |
| 高温法兰款 | 0-120m | 3° | -30~200℃ | -0.1~2.5MPa | 法兰 | 沥青、导热油等高温高压介质 |
| 万向吹扫款 | 0-120m | 3° | -30~100℃ | -0.1~1MPa | 万向法兰 | 强粉尘料仓、需吹扫防挂料工况 |
| 参数项 | 参数值 |
|---|---|
| 发射频率 | 76-81GHz |
| 测量原理 | 调频连续波（FMCW） |
| 测量精度 | ±1mm |
| 量程范围 | 0-10 / 0-20 / 0-30 / 0-70 / 0-120 米（按需选配） |
| 波束角 | 螺纹款 8° · 透镜/法兰款 3° |
| 适用介质 | 常规液体、搅拌液体、水汽凝结环境液体；粉料、颗粒等固体介质 |
| 输出信号 | 4-20mA / HART / RS485 |
| 介质温度 | 常规 -30~100℃ · 高温款 -30~200℃ |
| 过程压力 | -0.1~1.6MPa（高温款可达 2.5MPa） |
| 防护等级 | IP67 |
| 供电 | 24V DC（可选配 220V 供电） |
| 调试方式 | 按键 / 上位机 / 蓝牙手机调试（选配） |
| 安装方式 | G1.5″/G3.5″螺纹 · DN50-DN150法兰 · 万向法兰 · 支架 |

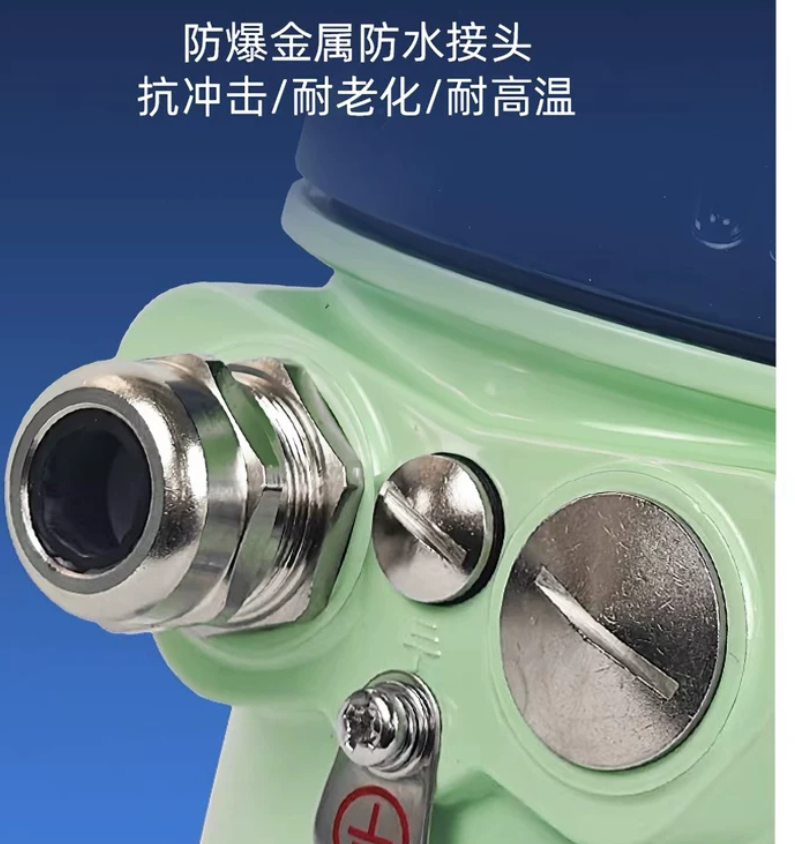

抗冲击、耐老化、耐高温，接线端子与接地设计规范，户外高湿高粉尘环境长期可靠。
吹风扫尘无惧干扰；万向角度调节适配复杂安装位置；智能杂波识别自动过滤搅拌桨、罐内障碍物回波。
真实车间照片，非渲染图 · 常用规格现货充足
DN100 PN16 标准法兰，304不锈钢材质，角度可调适配异形罐体。
HG/T20592-2009 标准，DN100 PN16 RF 密封面，防腐耐用。
防爆壳体 Ex 标识，双腔隔离设计，接线调试互不干扰。
80GHz雷达物位计是基于调频连续波（FMCW）原理的雷达测量系统。天线向介质方向发射频率连续变化的电磁波，电磁波到达介质表面后发生反射，反射回波再次被天线接收。系统根据发射波和反射波的频率差，计算出电磁波传输时间，从而对应计算出介质表面到雷达天线的距离。
测量基准面为螺纹底面或法兰的密封面。使用时需保证高料位不进入测量盲区。
常用规格现货充足 · 特殊工况可定制
1.5寸螺纹型：0-10米 / 0-20米 / 0-30米
适合常压罐、水池、小型容器，安装便捷成本更低。
DN50 / DN80 / DN100 / DN150 法兰型：0-10米 / 0-20米 / 0-30米
标准法兰连接，适合大多数储罐与反应釜。
DN80 / DN100 / DN150 万向法兰型：0-10米 / 0-20米 / 0-30米
角度可调，避开罐内障碍物，适配锥形仓与异形罐。
0-120米 · 耐温200℃ · 耐压2.5MPa
沥青罐、导热油炉、熔盐罐等高温高压工况首选。
0-120米 · 带吹扫接口
水泥仓、粉煤灰仓等强粉尘料仓，防挂料防积灰。
220V 供电模块 · 安装支架 · 蓝牙调试模块 · 防腐材质
具体价格请来电咨询，厂家直销可开专票。
手机APP无线调参 · 免登高 · 免开盖
手机蓝牙连接仪表，现场改量程、调参数，高位安装无需登高作业
三种标准接线方式 · 罐顶安装位置一图看懂
标配24V两线制 4-20mA输出；可选220V四线制与RS485/Modbus通讯，兼容主流PLC与DCS系统。
安装于罐体半径1/4或1/6处，距罐壁≥200mm；料面不平或堆角大时选万向法兰调整天线角度，确保最高料位不进入盲区。
告知工况信息，1对1匹配最优方案，买错包换
系统方案
雷达液位信号输入控制箱，联动电磁阀进水与水泵启停，实现液位上下限自动控制
